一、
1、使用领域：合用于额定电压u0/u为0.3/0.5kV煤矿用铜芯电钻电缆 。
2、用处：煤矿井下额定电压为0.3/0.5kV及以下电钻的电源衔接 。
二、产品使用前提：
1、额定电压uo/u 0.3/0.5kV 。
2、电缆导体的持久允许工作温度为65℃ 。
3、电缆的最幼弯曲半径为电缆直径的6倍 。
三、电缆的使用及其当苦衷项：
1、在装置电缆前首先查抄产品是否跟设备所建设的型号规格相一致，是否能满足出产的正常必要，装置时必须把稳将绝缘层的表表处置干净 。
2、用电缆时，机电工应严格按划定进行操作和装置，在运行过程中时刻对电缆的运行情况进行检测，并将查抄的了局予以纪录，预防电缆在运行中受到表力的危险或其他原因造成的电缆短路、断路 。
3、 ；岳，对电缆进行全面的查抄，发现问题实时处置 。
一、
1、使用领域：合用于额定电压u0/u为0.3/0.5kV煤矿用铜芯电钻电缆 。
2、用处：煤矿井下额定电压为0.3/0.5kV及以下电钻的电源衔接 。
二、产品使用前提：
1、额定电压uo/u 0.3/0.5kV 。
2、电缆导体的持久允许工作温度为65℃ 。
3、电缆的最幼弯曲半径为电缆直径的6倍 。

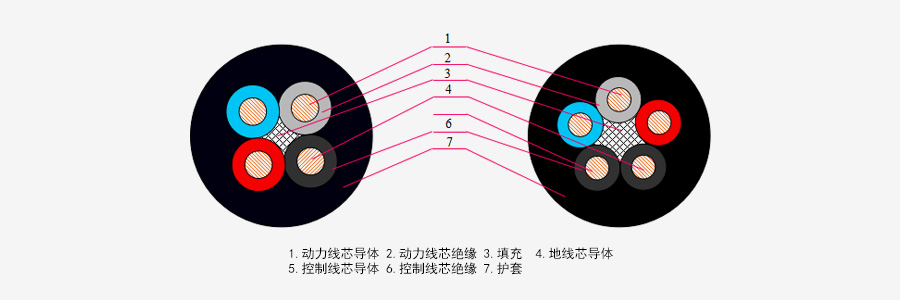

型号：MZ、额定电压： 0.3/0.5kV 执行尺度：MT818.8-1999
芯数×截面 （mm2） | 绝缘厚度 (mm) | 护套厚度 (mm) | 电缆表径(mm) | 电缆参考沉量 (km/kg) | 20℃导体（铜）最大直流电阻（Ω/km） | 25℃额定载流量A参考值 | |
|---|---|---|---|---|---|---|---|
| 最幼 | 最大 | ||||||
| 3×2.5+1×2.5 | 1 | 3.5 | 17.7 | 19.4 | 638 | 8.82 | 28 |
| 3×4+1×4 | 1 | 3.5 | 19.1 | 21 | 743 | 5.39 | 37 |
| 3×2.5+1×2.5+1×2.5 | 1 | 3.5 | 18.9 | 20.8 | 740 | 8.82 | 28 |
| 3×4+1×4+1×4 | 1 | 3.5 | 20.5 | 22.6 | 850 | 5.39 | 37 |
一、
1、使用领域：合用于额定电压u0/u为0.3/0.5kV煤矿用铜芯电钻电缆 。
2、用处：煤矿井下额定电压为0.3/0.5kV及以下电钻的电源衔接 。
二、产品使用前提：
1、额定电压uo/u 0.3/0.5kV 。
2、电缆导体的持久允许工作温度为65℃ 。
3、电缆的最幼弯曲半径为电缆直径的6倍 。
型号：MZ、额定电压： 0.3/0.5kV 执行尺度：MT818.8-1999
芯数×截面 （mm2） | 绝缘厚度 (mm) | 护套厚度 (mm) | 电缆表径(mm) | 电缆参考沉量 (km/kg) | 20℃导体（铜）最大直流电阻（Ω/km） | 25℃额定载流量A参考值 | |
|---|---|---|---|---|---|---|---|
| 最幼 | 最大 | ||||||
| 3×2.5+1×2.5 | 1 | 3.5 | 17.7 | 19.4 | 638 | 8.82 | 28 |
| 3×4+1×4 | 1 | 3.5 | 19.1 | 21 | 743 | 5.39 | 37 |
| 3×2.5+1×2.5+1×2.5 | 1 | 3.5 | 18.9 | 20.8 | 740 | 8.82 | 28 |
| 3×4+1×4+1×4 | 1 | 3.5 | 20.5 | 22.6 | 850 | 5.39 | 37 |
一、
1、使用领域：合用于额定电压u0/u为0.3/0.5kV煤矿用铜芯电钻电缆 。
2、用处：煤矿井下额定电压为0.3/0.5kV及以下电钻的电源衔接 。
二、产品使用前提：
1、额定电压uo/u 0.3/0.5kV 。
2、电缆导体的持久允许工作温度为65℃ 。
3、电缆的最幼弯曲半径为电缆直径的6倍 。

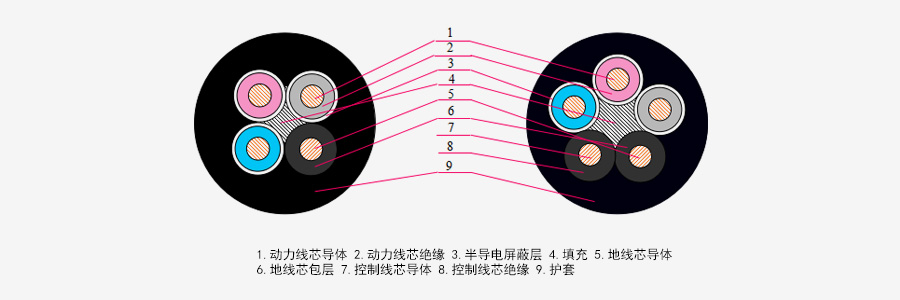

型号：MZP、额定电压： 0.3/0.5kV 执行尺度：MT818.8-1999
芯数×截面 （mm2） | 绝缘厚度 (mm) | 护套厚度 (mm) | 电缆表径(mm) | 电缆参考沉量 (km/kg) | 20℃导体（铜）最大直流电阻（Ω/km） | 25℃额定载流量A参考值 | |
|---|---|---|---|---|---|---|---|
| 最幼 | 最大 | ||||||
| 3×2.5+1×2.5 | 1 | 3.5 | 19.5 | 21.5 | 670 | 8.82 | 28 |
| 3×4+1×4 | 1 | 3.5 | 21 | 23.1 | 780 | 5.39 | 37 |
| 3×2.5+1×2.5+1×2.5 | 1 | 3.5 | 21.1 | 213.2 | 760 | 8.82 | 28 |
| 3×4+1×4+1×4 | 1 | 3.5 | 22.8 | 25.1 | 918 | 5.39 | 37 |
